CENTRIFUGHE
A TENUTA MECCANICA
ACCIAIO
TOE GN – Bearing Frame
TOE GA – Closed Coupled
TOE GN – Bearing Frame
SERIE TOE – GN/GA/GI
| VERSIONE OLIO DIATERMICO | VERSIONE ACQUA SURRISCALDATA | |
|---|---|---|
| Temperatura | Da – 30 a +350 °C | Fino a 160 / 180°C |
| Mat. Corpo | EN-GJS-400-15 (GGG 40) | EN-GJS-400-15 (GGG 40) |
| Pressione Nominale | PN 16 | PN 16 |
| H max (2900 Rpm) | 100 m | 100 m |
| Q max (2900 Rpm) | 550 m3/h | 550 m3/h |
| ATEX | II 2G c b Tx | II 2G c b Tx |
| Connessioni | DN32 – DN150, Flangia DIN EN 1092-2, ANSI 150 lbs | DN32 – DN150, Flangia DIN EN 1092-2, ANSI 150 lbs |
LINED e RIVESTITE
EB - Pompa a doppia tenuta meccanica rivestita
in PFA
La pompa centrifuga a doppia tenuta meccanica rivestita in PFA è ideale per i fluidi corrosivi.
Questo design ottimizzato con la nostra tenuta meccanica Futuratef® offre vantaggi decisivi alle industrie che pompano fluidi pericolosi e corrosivi con un’alta percentuale di solidi. Il rivestimento in PFA è di altissima qualità e quindi ideale anche in condizioni di vuoto o di alte temperature.
Caratteristiche speciali
- Anima metallica con rivestimento in PFA, resistente al vuoto e alla corrosione
- Raggiunge bassi valori di NPSH
Costruzione
- Doppia tenuta meccanica FuturaTef®: ideale per fluidi ad alto contenuto di solidi e con tendenza alla cristallizzazione e/o alla polimerizzazione, completamente priva di metallo sul lato pompa
- Installazione orizzontale
- Pressione nominale PN 16
- Girante in plastica aperta, resistente allo sporco, con nucleo in metallo
- Pompa centrifuga monostadio
Montaggio e riparazione
- Sistema modulare composto da pochi pezzi singoli
- Montaggio semplice
ET - Pompa a doppia tenuta meccanica rivestita in ceramica
La pompa centrifuga ceramizzata a doppia tenuta meccanica è ideale per i fluidi abrasivi e corrosivi.
Questo design ottimizzato con la nostra tenuta meccanica Futura Mik ® offre vantaggi decisivi alle industrie che pompano fluidi pericolosi, altamente abrasivi e corrosivi. Il rivestimento è di altissima qualità e quindi ideale anche in condizioni di vuoto o di alte temperature.
Caratteristiche speciali
- Molto adatta per i solidi
- Ideale per fluidi corrosivi e abrasivi.
- Il rivestimento ceramico è resistente all’abrasione, alla corrosione e ha un alta resistenza chimica.
Costruzione
- Tenuta meccanica doppia
- Tenuta meccanica doppia Futura Mik®: ideale per fluidi con elevato contenuto di solidi e con tendenza alla cristallizzazione e/o alla polimerizzazione, completamente priva di metallo sul lato pompa.
- Installazione orizzontale
- Pressione nominale PN 10
- Girante aperta resistente allo sporco
Montaggio e riparazione
- Sistema modulare composto da pochi pezzi singoli
- Montaggio semplice
| EB - Pompa a doppia tenuta meccanica rivestita in PFA | |
|---|---|
| Portata | da 0,5 a 400 m3/h |
| Prevalenza | da 0,5 a 400 m3/h |
| Pressione | PN16 |
| Temperatura | da -20 a +150 °C |
| Viscosità | Da 0,5 a 350 cPs |
| Solidi | Concentrazioni elevate |
| Versioni | Long Coupled |
| Materiali | GGG 40.3 con rivestimento in PFA |
| ET - Pompa a doppia tenuta meccanica rivestita in ceramica | |
|---|---|
| Portata | da 0,5 a 300 m3/h |
| Prevalenza | da 3 fino a 70 mt |
| Pressione | PN10 |
| Temperatura | da -20 a +150 °C |
| Viscosità | Da 0,5 a 350 cPs |
| Solidi | Concentrazioni elevate |
| Versioni | Long Coupled |
| Materiali | GGG 40.3 con rivestimento ceramico |
TRASCINAMENTO MAGNETICO
Le nostre pompe a trascinamento magnetico: al lavoro per le vostre applicazioni!
Le pompe a trascinamento magnetico ermetiche sono la nostra specialità.
Se volete pompare in modo sicuro liquidi aggressivi, pericolosi e contenenti sostanze solide, le nostre pompe sono la soluzione ottimale.
Vi offriamo un’ampia scelta di prodotti, conoscenze specifiche sulle vostre applicazioni e la soluzione migliore per il vostro processo.
Tutte le nostre pompe soddisfano i più severi requisiti di sicurezza e raggiungono la massima efficienza possibile.
Le nostre pompe a trascinamento magnetico metallico sono realizzate con una speciale tecnologia avente il magnete invertito rispetto allo standard utilizzato dai competitor. Ciò significa che sono poco ingombranti, riscaldabili in modo ottimale e richiedono pochissima manutenzione. Per la maggior parte delle applicazioni industriali, superano persino i vantaggi delle pompe con doppia tenuta meccanica.
PRINCIPIO DI FUNZIONAMENTO
Con il termine induzione magnetica (densità di flusso magnetico nel S.I.) si indica un fenomeno per cui un corpo, sottoposto all’azione di un campo magnetico, si magnetizza a sua volta.
Il principio applicato al concetto di trasmissione di potenza…
Trasmissione rotativa del moto mediante un accoppiamento magnetico significa garantire una coppia motrice grazie a due corone di magneti fissati a polarità invertita.
Una corona viene resa solidale con la motorizzazione, l’altra con la girante che trasformerà dunque un’energia motrice in un’energia di pressione.
In posizione di riposo la polarità Nord/Sud dei magneti coinvolti è perfettamente simmetrica. La rotazione dell’albero motore quindi consente la trasmissione di coppia motrice.
TENUTA MECCANICA VS TRASCINAMENTO MAGNETICO STD
Con il termine induzione magnetica (densità di flusso magnetico nel S.I.) si indica un fenomeno per cui un corpo, sottoposto all’azione di un campo magnetico, si magnetizza a sua volta.
Il principio applicato al concetto di trasmissione di potenza…
Trasmissione rotativa del moto mediante un accoppiamento magnetico significa garantire una coppia motrice grazie a due corone di magneti fissati a polarità invertita.
Una corona viene resa solidale con la motorizzazione, l’altra con la girante che trasformerà dunque un’energia motrice in un’energia di pressione.
In posizione di riposo la polarità Nord/Sud dei magneti coinvolti è perfettamente simmetrica. La rotazione dell’albero motore quindi consente la trasmissione di coppia motrice.
POMPE METALLICHE A TRASCINAMENTO MAGNETICO
Serie MKP – Pompa a trascinamento magnetico in acciaio inossidabile
Caratteristiche speciali:
- Possibilità di pompare fino al 30% di solidi in sospensioni e particelle di 1 mm, a seconda della natura delle particelle*.
- Versione Autoadescante fino a 8,5 m con serbatoio di aspirazione integrato
*In generale, i fluidi con contenuto di solidi possono essere trasportati, ma è necessaria una verifica preventiva specifica per l’applicazione.
Costruzione:
- Tecnologia unica a magneti invertiti
- Design compatto e praticamente privo di spazi morti
- Possibilità di installazione orizzontale e verticale
- Basse forze sui cuscinetti grazie alla girante bilanciata idraulicamente
- Opzioni di lubrificazione interna ed esterna dei cuscinetti
- Elevata flessibilità dei materiali (casing, girante e materiali dei cuscinetti)
- Possibilità di eliminare le correnti galvaniche tramite appositi componenti (ridotto consumo energetico)
- Pompa centrifuga monostadio
Incamiciatura:
- Incamiciatura estremamente efficiente
- Bassa differenza di temperatura nella pompa e assenza di zone fredde grazie all’eccellente distribuzione del calore
- Breve tempo di riscaldamento grazie all’elevata efficienza di trasferimento termico e all’immissione diretta dell’energia di riscaldamento nello spazio del fluido
Montaggio e riparazione:
- Sistema modulare composto da pochi pezzi singoli
- Montaggio semplice
| Serie MKP | |
|---|---|
| Portata | da 0,25 a 650 m3/h |
| Prevalenza | Fino a 145 mt |
| Pressione | PN16 – PN25 |
| Temperatura | da -100 a +250 °C |
| Viscosità | Da 0,5 a 350 cPs |
| Solidi | Fino al 30%, size 1mm |
| Versioni | Close coupled / Long Coupled |
| Materiali | 1.4581 (316 TI) STD / HASTELLOY / NICKEL / TITANIO / DUPLEX |
| Serie MKP-S – Versione autoadescante | |
|---|---|
| Portata | da 1 a 80 m3/h |
| Prevalenza | da 5 fino a 60 mt |
| Pressione | PN16 |
| Temperatura | da -100 a +250 °C |
| Viscosità | Da 0,5 a 350 cPs |
| Solidi | Fino al 30%, size 1mm |
| Versioni | Close coupled / Long Coupled |
| Materiali | 1.4581 (316 TI) STD – Others Available |
TRASCINAMENTO MAGNETICO METALLICO
| VERSIONE GHISA SFEROIDALE | VERSIONE ACC. INOX | |
|---|---|---|
| Temperatura | Da – 40 a +350 °C | Da – 100 a +250 °C |
| Mat. Corpo | EN-GJS-400-15 (GGG 40) | Acc. Inox 1.4581 |
| Pressione Nominale | PN 16 | PN 16 |
| H max (2900 Rpm) | 100 m | 100 m |
| Q max (2900 Rpm) | 550 m3/h | 170 m3/h |
| ATEX | II 2G c b Tx | II 2G c b Tx |
| Connessioni | DN32 – DN150, Flangia DIN EN 1092-2, ANSI 150 lbs | DN32 – DN150, Flangia DIN EN 1092-2, ANSI 150 lbs |
Versioni specifiche per Olio Diatermico HIGH Tempeture – (DIN 4754) —>
| Modello TOE – MH |
|---|
| Anche fino a 400°C |
PUMPS DETAILS
- Design speciale presente sulle taglie maggiori per ridurre le forze radiali
- Maggiore durata dei componenti
TRASCINAMENTO MAGNETICO
SERIE TOE – MN/MA
TOEMN – Bearing Frame
TOEMA – Close Coupled
- Design semplice e compatto
- DN32 – DN150, Flangia DIN EN 1092-2, ANSI 150 lbs
- Bicchiere rinforzato in Hastelloy 2.4610
- Max potenza Motore: 90 kW
SERIE TOE – MI
- Nessun tipo di allineamento necesario
- Design semplice e compatto
- DN40 – DN80, Flangia DIN EN 1092-2, ANSI 150 lbs
- Eccellente lubrificazione interna
- Bicchiere rinforzato in Hastelloy 2.4610
| TOE – MI | |
|---|---|
| Portata | da 1 a 95 m3/h |
| Prevalenza | Fino a 58 mt |
| Pressione | PN 16 |
| Temperatura | Da -40 a 350°C * / da -100 a +250 °C ** |
| Materiali | Ghisa Sferoidale * / SS316 ** |

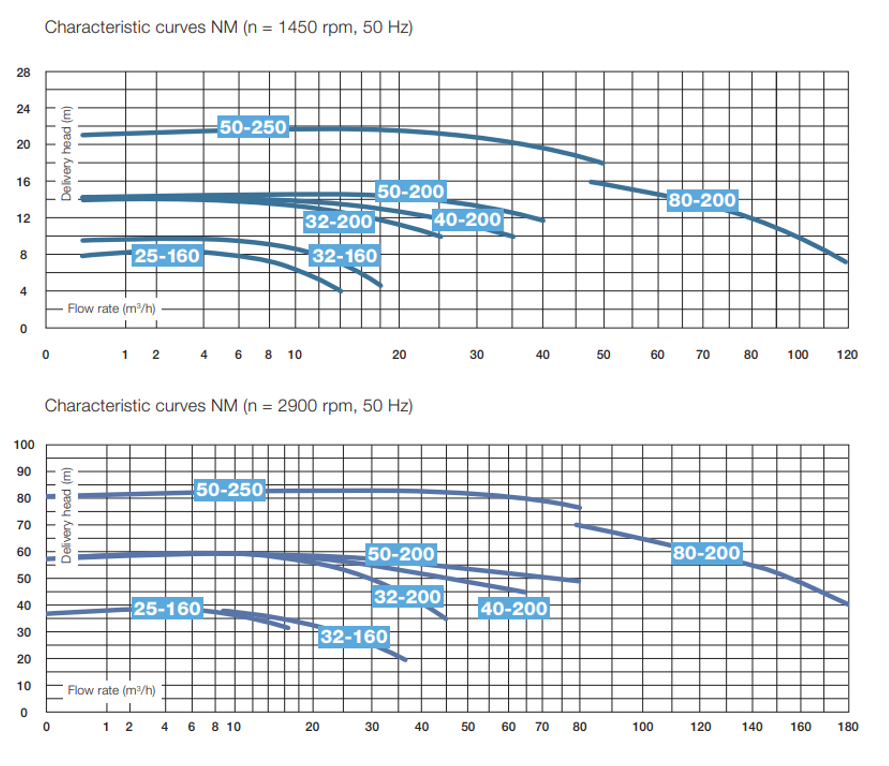

PUMPS SELECTION
Acidi, basi, solventi, ….. :
- Acqua ossigenata
- Acido Nitrico
- Phoxgene
- Acido Fosforico
- Acido Solforico
- Toluene
- Idrossido di Sodio
- Acido acetico
- Diclorometano
- Benzene
- Dimetilsolfato
- Etilacetato
- Etilglicole
- Formaldeide
- Esano
Progettiamo, Calcoliamo, Certifichiamo
PUMPS TEST
TEST STANDARD
Pressure Test -> A garanzia della tenuta dei singoli elementi (Casing, CasingCover…) Eseguito a 2 Bar per 15 min di durata
Hydrostatic Test -> A garanzia della perfetta tenuta (leak-proof) di tutta la pompa
In accordo alla EN 12162
Eseguito a 1,3 Volte la pressione Nominale (PN16 a 20°C) per una durata di 10 min.
TEST SU RICHIESTA
Hydraulico, ( In accordo alla DIN EN ISO 9906 Classe II ),
Potenza,
NPSH,
Sforzi assiali,
Vibrazioni (In accordo alla EN ISO 5199)
Possibilità di testare Prevalenze fino a 400 m e capacità di 750 m3/h
- 3-A, EHEDG, VDMA, FDA21, CFR)
- Possibilità di pompaggio sospensioni
- Supportazione girante semplificata
- Eccellente lubrificazione interna
- STERILE (NO zone morte) CIP-SIP able
- Finitura interna Ra ≤0.8,
- Angoli interni arrotondati per un perfetto drenaggio,
- Superfici inclinate >3°
Nel nostro centro di Roth, Speck dispone di un banco prova altamente tecnologico e compiuterizzato per ogni tipo di TEST
POMPE RIVESTITE A TRASCINAMENTO MAGNETICO

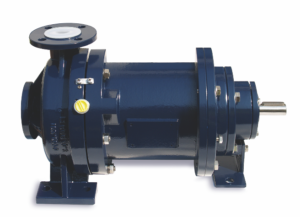

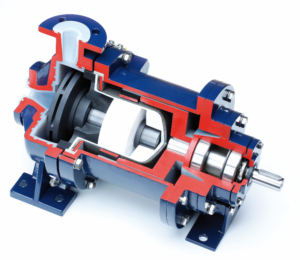

Serie MKPL – Pompa a trascinamento magnetico Rivestita in PFA
Pompa centrifuga rivestita in PFA di elevata qualità.
Lo spesso rivestimento in PFA è realizzato a prova di vuoto. Questo assorbe i carichi meccanici causati dalla pressione del sistema e grazie al sistema modulare facilita l’assemblaggio e riduce al minimo i costi di ricambi, manutenzione e riparazione.
Caratteristiche speciali
- Corpo metallico con rivestimento in PFA spesso, a tenuta di vuoto, resistente alla corrosione
- 100 % a tenuta di vuoto
- Supporto per cuscinetti rivestito in PFA
- Temperatura massima fino a 200°C max.
- È possibile pompare una concentrazione di solidi fino al 10%, a seconda della natura delle particelle*.
- Versione Autoadescante fino a 8,5m con serbatoio integrato nell’involucro (Elevata sicurezza di funzionamento)
*In generale, i fluidi con contenuto di solidi possono essere trasportati, ma è necessaria una verifica preventiva specifica dell’applicazione.
Costruzione
- Cuscinetto centrale e monoblocco
- Installazione orizzontale
- Girante aperta e girante chiusa con nucleo metallico
- Cuscinetti in SSiC
- Cuscinetti a strisciamento e reggispinta fissati con dispositivi antirotazione poligonali e autocentranti
- Pompa centrifuga monostadio
Montaggio e riparazione
- Telaio portante e motore smontabili (la pompa rimane nell’impianto ed è sigillata all’esterno)
- Sistema modulare composto da poche parti singole
- Montaggio semplice
POMPE A TRASCINAMENTO MAGNETICO PER APPLICAZIONI IGIENICHE
MKP Bio – Pompa a trascinamento magnetico in acciaio inox
Scoprite i vantaggi della MKP Bio per processi sterili nell’industria chimica, farmaceutica e biotecnologica.
Poiché la MKP-Bio priva di tenute dinamiche permette di mantenere la zona di pompaggio completamente asettica. La coppia viene trasmessa tramite un giunto magnetico, progettato secondo il principio dell’azionamento inverso. Il sistema di cuscinetti, in un unico pezzo disposto centralmente, viene flussato e raffreddato in modo ottimale dal fluido pompato. La girante ruota stabilmente attorno a un asse fisso secondo il principio del giroscopio ed è bilanciata idraulicamente.
Caratteristiche speciali
- 100 % drenabile (senza connessioni di lavaggio, scarico o ventilazione)
- 100 % pulibile (CIP)
- 100 % sterilizzabile (SIP)
- Autoventilante
Parti a contatto con il fluido:
- Qualità della superficie Ra ≤ 0,8
- Bordi interni R3
- Superfici inclinate > 3°
Costruzione:
- Compatto e privo di spazi morti
- Nessun passaggio d’albero e assenza di perdite
- Cuscinetto centrale e monoblocco
- Installazione verticale nessuna guarnizione dell’albero
- Cuscinetto della girante in un unico pezzo, disposto centralmente, con raffreddamento e lavaggio ottimali
- Basse forze sui cuscinetti grazie alla girante bilanciata idraulicamente
- Elevata flessibilità del materiale
- Principio di funzionamento invertito
Sistema modulare composto da pochi pezzi singoli:
- Montaggio semplice
- La girante può essere rimossa senza attrezzi
| MKP-Bio - POMPE A TRASCINAMENTO MAGNETICO PER APPLICAZIONI IGIENICHE | |
|---|---|
| Portata | da 0,5 a 60 m3/h |
| Prevalenza | da 5 fino a 80 mt |
| Pressione | PN16 |
| Temperatura | da -20 a +150 °C |
| Viscosità | Da 0,5 a 350 cPs |
| Solidi | Fino al 30%, size 1mm |
| Versioni | Verticale |
| Materiali | 1.4404/1,4435 (316L) STD – Others Available |
MULTISTADIO
POMPA A CANALI LATERALI
MULTISTADIO A TRASCINAMENTO & TENUTA MECCANICA
SERIE SK – ASK
Eccellenti valori di suzione – NPSHr Ridottissimi!!!
Self-priming
Supportazione con cuscinetti a sfera esterni o bussole interne
«Bicchiere» di separazione in materiale ceramico = Zero Eddy corrent
Eccellente soluzione per fluidi le cui condizioni di trasferimento si
avvicinano molto al proprio valore di «tensione di vapore»
| SK – ASK | |
|---|---|
| Portata | Fino a 35 m3/h |
| Prevalenza | Fino 400 mt |
| Pressione | PN40 |
| Temperatura | Da -100 a 350°C |
| Materiali | Ghisa Sferoidale / SS316 / Bronzo |
| Tenuta | Singola/Doppia – Trascinamento Magnetico |
| ATEX | II 2GD IIC cb TX |
